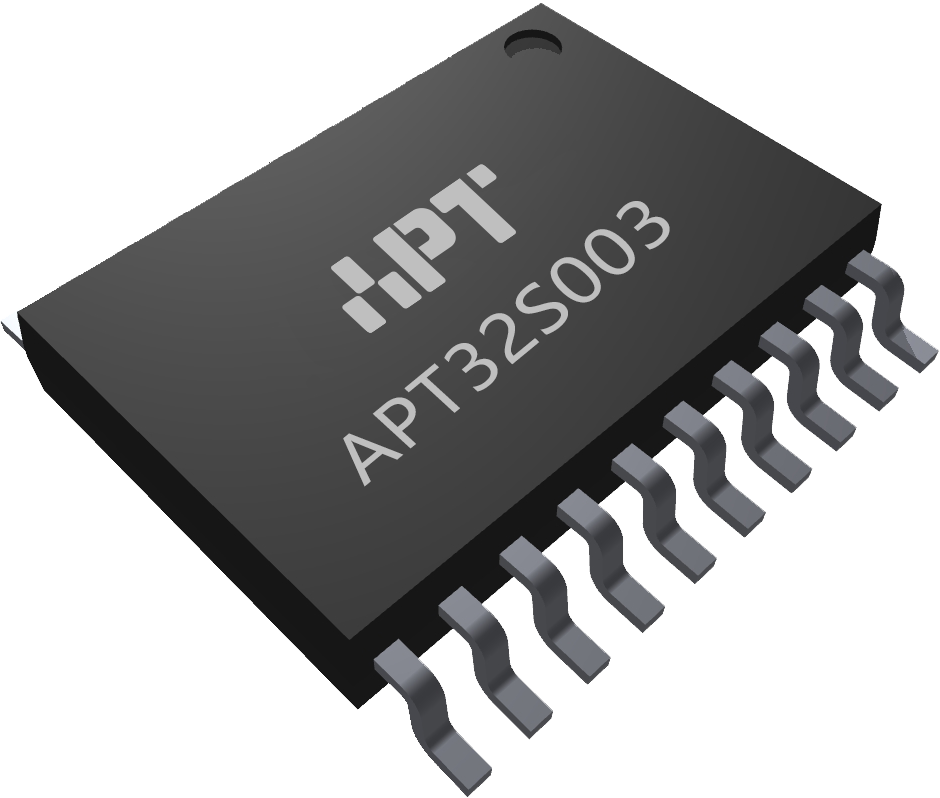

APT32S003F7P8是由愛普特微電子推出的基于RISC CPU內核開發的具有touch模塊的32位高性能高可靠性單片機。APT32S003F7P8單片機面向的應用為工業控制，消費電子設備，可穿戴設備等應用。
工作電壓低至1.8V
支持硬件CRC
RTC功能
內部模塊互聯觸發
支持3組6路互補帶死區模式的PWM輸出
支持多達15路觸摸按鍵控制器
多達18個GPIO 最多4個大電流驅動管腳
智能門鎖
電熱水器
TWS充電倉
充電寶
墻壁開關
平頭哥玄鐵系列32位CPU核
16個32位通用寄存器
高效的2級執行流水線
32位X32位的硬件整形乘法陣列
32個中斷源，優先級可配置
內置事件觸發控制器，支持片內模塊互聯觸發
64Kbytes內部閃存，支持ISP保護
保護區域大小可配置
支持硬件CRC校驗
2Kbytes的數據閃存
閃存的User Option配置支持修改復位源
4Kbytes的內部SRAM
支持96bit UID功能
16路12位ADC輸入通道，支持內外部VREF，
最快1MSPS轉換速度
15路觸摸按鍵控制器
1組I2C接口
2/3組UART接口
1組SPI接口
18個GPIO，所有IO都支持外部中斷
工作電壓：1.8V~5.5V
工作溫度：-40℃~85℃,105℃可選
外部晶振400k~24MHz/32.768KHz
內部主振131.072K/2.097M/
4.194M/5.556MHz可選
內部高速振蕩器24M/48MHz
內部輔振27KHz
支持低功耗模式
復位源監測和管理，可配置的
低電壓復位和低電壓檢測
1個16位定時器EPT，支持4路獨立或
3組互補輸出，支持死區
1個16位定時器GPT，支持2路PWM
1個獨立看門狗定時器
1個16位計數器COUNTERA，支持載波頻率發生器
1個系統定時器
1個8位WWDT
1個16位RTC
2個16位基本計時TIMER BT
1個16位低功耗定時器LPT
| Part NO. | Op.Volt. | Temp.(℃) | Freq. | Pin | GPIO | Flash | RAM | DFlash | IWDT | WWDT | BT | CT | RTC | LPT | EPT | GPT | UART | IIC | SPI | PWM | ADC | TOUCH | Deep Sleep | PACKAGE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APT32S003F7P8 | 1.8~5.5V | -40~105 | 48MHz | 20 | 18 | 64k | 4k | 2k | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 16bitx12ch | 12bitx16ch | - | 5uA | TSSOP20 |
| 名稱 | 版本號 | 大小 | 會員限制 | 下載 |
|---|---|---|---|---|
APT32S003系列使用手冊 |
V1.6 | 8.1mb | 不限 | |
APT32S003系列芯片開發注意事項 |
VV0.0 | 2.62mb | 不限 | |
AN1612 APT32S003 SYSCON應用指南 |
V1.1 | 0.59mb | 不限 | |
AN1613 APT32S003 GPIO應用指南 |
V1.0 | 1.02mb | 不限 | |
AN1614 APT32S003 ADC應用指南 |
V1.0 | 0.46mb | 不限 | |
AN1615 APT32S003 UART應用指南 |
V1.0 | 0.59mb | 不限 | |
AN1616 APT32S003 I2C應用指南 |
V1.0 | 0.39mb | 不限 | |
AN1617 APT32S003 BT應用指南 |
V1.0 | 0.39mb | 不限 | |
AN1618 APT32S003 CORET應用指南 |
V1.0 | 0.4mb | 不限 | |
AN1619 APT32S003 COUNTA應用指南 |
V1.0 | 0.45mb | 不限 | |
AN1620 APT32S003 EPT應用指南 |
V1.0 | 0.6mb | 不限 | |
AN1621 APT32S003 ETCB應用指南 |
V1.0 | 0.56mb | 不限 | |
AN1622 APT32S003 GPT應用指南 |
V1.0 | 0.45mb | 不限 | |
AN1623 APT32S003 IFC應用指南 |
V1.0 | 0.4mb | 不限 | |
AN1624 APT32S003 LPT應用指南 |
V1.0 | 0.36mb | 不限 | |
AN1625 APT32S003 SPI應用指南 |
V1.0 | 0.57mb | 不限 | |
AN1626 APT32S003 WWDT應用指南 |
V1.0 | 0.35mb | 不限 |
| 參考設計 | 大小 | 版本 |
|---|---|---|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
